苯胺通過親核開環(huán)反應可與氧化石墨烯(GO)表面發(fā)生化學結(jié)合。然后，在多壁碳納米管(MWCNTs)存在的情況下，苯胺鍵合的GO會被還原為還原氧化石墨烯(RGO)，這可以防止RGO聚合。通過苯胺的化學氧化聚合，將聚苯胺(PANI)接枝到RGO表面，得到的PANI-RGO/MWCNT三元納米復合材料，該材料可用作高性能超級電容器的電極。

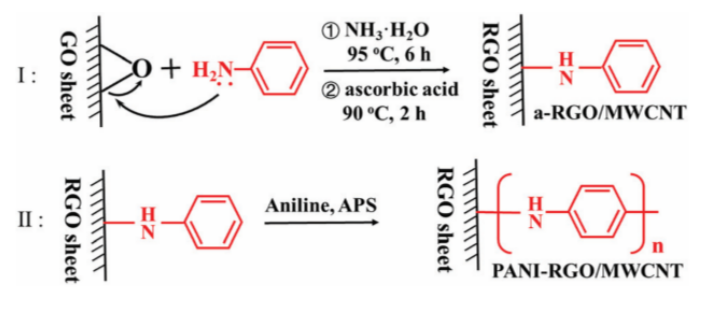

Fig. 1 (A) GO和苯胺之間的親核取代反應和GO的還原。(B)通過苯胺的化學氧化聚合將PANI共價接枝到RGO的表面上。

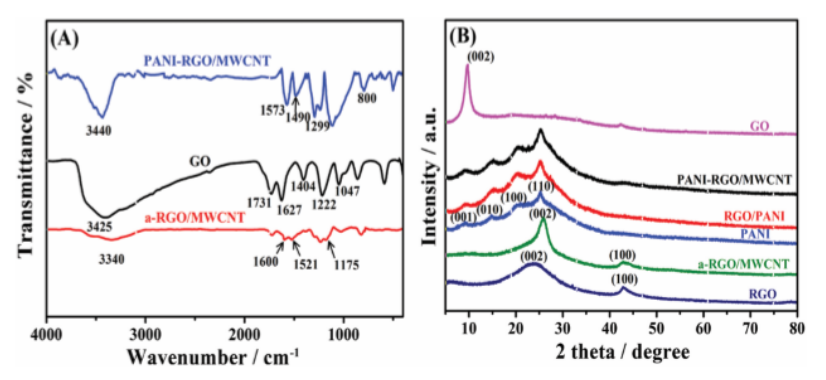

Fig. 2 (A) GO、a-RGO/MWCNT和PANI-RGO/MWCNT的FT-IR光譜。(B)不同樣品的XRD圖譜。

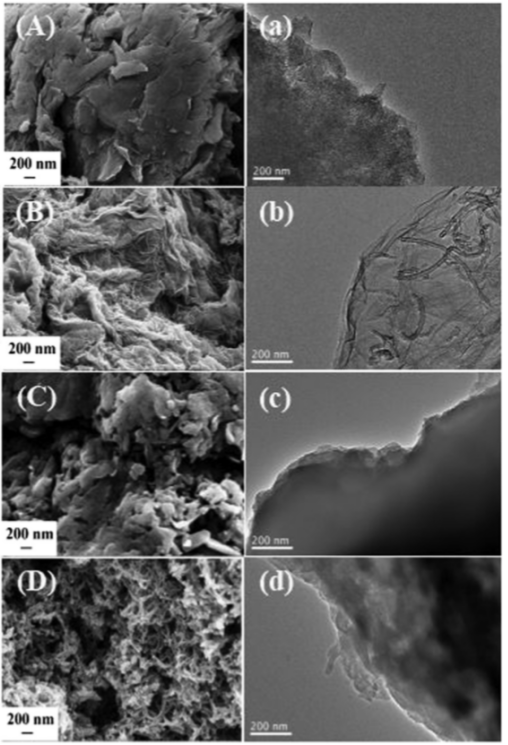

Fig. 3 (A,a)RGO、(B,b)A -RGO/MWCNT、(C,c)RGO/PANI和(D,d)PANI-RGO/MWCNT的(A-D)SEM和(a-d)TEM圖。

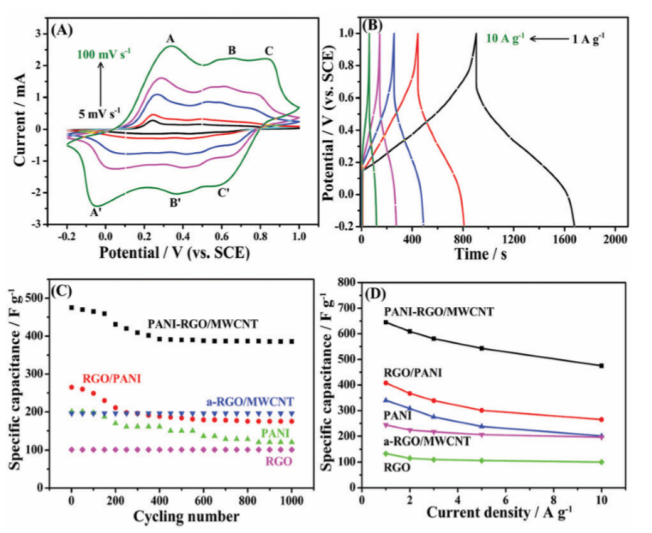

Fig. 4 (A)在1 M H
2SO
4中PANI-RGO/MWCNT修飾GCE的循環(huán)伏安圖，掃描速率為5、10、30、50和100 mV s
-1。(B) 在1 M H
2SO
4中PANI-RGO/MWCNT修飾GCE的的GCD曲線,電流密度分別為1、2、3、5和10 A g
-1。(C)在10 A g
-1的電流密度下不同樣品的循環(huán)穩(wěn)定性。(D)不同樣品在不同電流密度下的比電容。
相關(guān)研究成果于2020年由常州大學Yong Kong課題組，發(fā)表在Chem. Commun. ( DOI: 10.1039/d0cc01028f)上。原文：Polyaniline functionalized reduced graphene oxide/carbon nanotube ternary nanocomposite as a supercapacitor electrode。
