在這項(xiàng)工作中，我們通過超聲輔助下的Li
+/Na
+共嵌入剝離技術(shù)開發(fā)了一種用于多層石墨烯的新方法。實(shí)驗(yàn)在300 W的超聲波功率和40 kHz的頻率下進(jìn)行，沒有任何有機(jī)溶劑的參與。深入研究了Li
+/Na
+比例對(duì)石墨剝落的影響。脫落石墨烯納米片（UGN）的結(jié)構(gòu)和形態(tài)是通過一系列表征確定的。結(jié)果表明，在最佳Li
+/Na
+比下，脫落的石墨烯納米片的厚度約為2.38-2.56 nm（約7-8層）。剝落的石墨烯納米片作為添加劑在油脂中的潛在應(yīng)用通過四球摩擦測(cè)試儀進(jìn)行了評(píng)估。結(jié)果表明，相對(duì)于純潤滑脂，含0.06 wt％石墨烯的潤滑脂的減摩和抗磨性能分別顯著提高了21.35％和30.32％。并通過檢測(cè)磨損表面提出了摩擦機(jī)理。

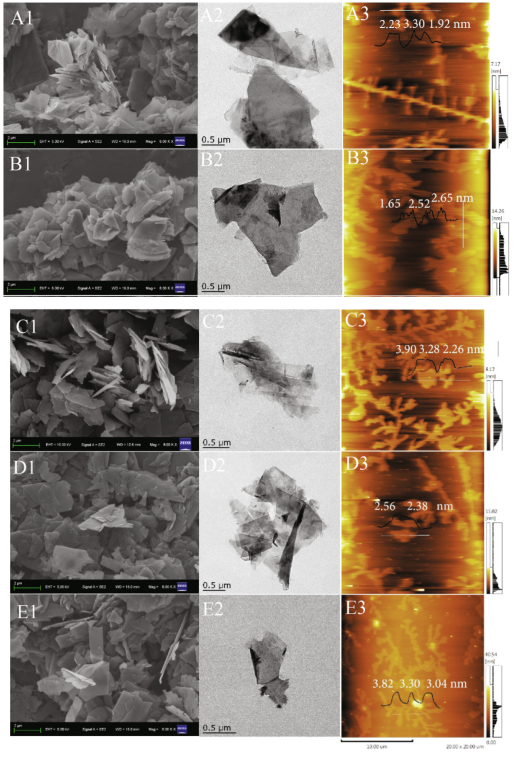

Figure 1. UGN
Li（A）、UGN
Li0.3/Na0.7（B）、UGN
Li0.5/Na0.5（C）、UGN
Li0.7/Na0.3（D），以及UGN
Na（E）的SEM、TEM和AFM圖

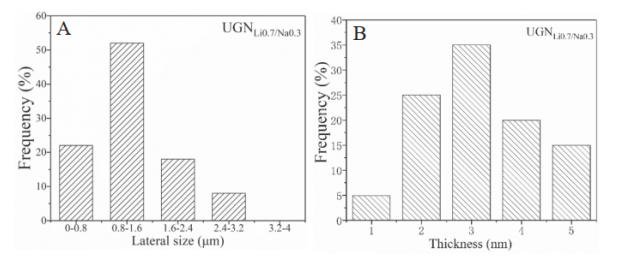

Figure 2. UGN
Li0.7/Na0.3的橫向尺寸（A）和厚度（B）的統(tǒng)計(jì)直方圖

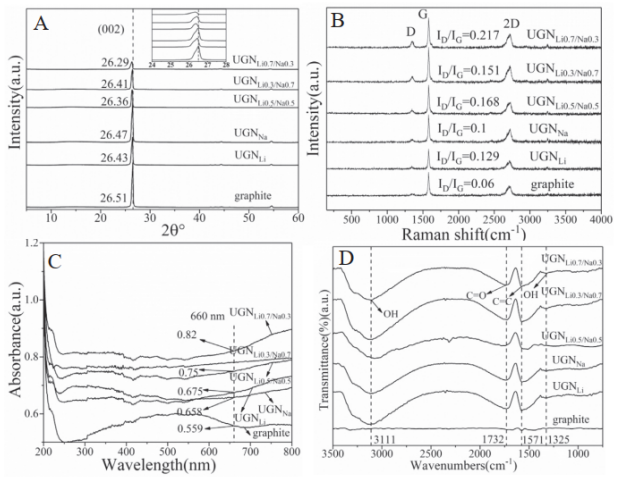

Figure 3. 石墨、UGN
Li、UGN
Li0.3/Na0.7、UGN
Li0.5/Na0.5、UGN
Li0.7/Na0.3，以及UGN
Na的XRD（A）、Raman（B）、UV–vis（C）和FT-IR（D）圖譜

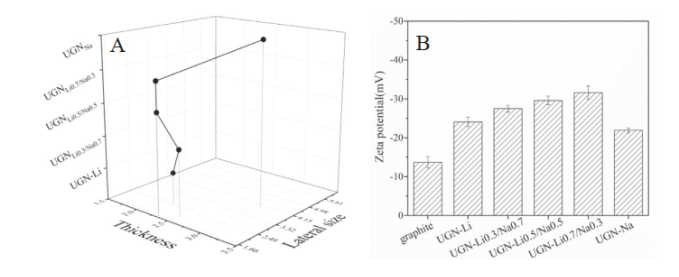

Figure 4. UGNs的結(jié)構(gòu)（A）和Zeta電勢(shì)（B）與Li
+/Na
+比例的關(guān)系
相關(guān)研究成果于2020年由揚(yáng)州大學(xué)化學(xué)與化學(xué)工程學(xué)院的Zhi-Lin Cheng課題組發(fā)表在Ultrasonics–Sonochemistry（DOI: 10.1016/j.ultsonch.2020.105108）。原文：Ultrasound-assisted Li
+/Na
+ co-intercalated exfoliation of graphite into few-layer graphene。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
