草草网站_亚洲资源av_米奇午夜_亚洲猛片_亚洲天堂va_精品国产污污免费网站入口

     本文合成了氧化鉻納米粒（Cr₂O₃ NPs）和負載在還原氧化石墨烯（rGO）和氧化石墨烯（GO）雜化物上的氧化鉻，然后通過FESEM、拉曼光譜、TGA、XRD、TEM/HRTEM、XPS和N₂劑量法表征復合材料。所研究的裸Cr₂O₃和雜化物（Cr₂O₃/rGO和Cr₂O₃/GO）被用作低溫CO氧化的催化劑。與其他催化劑相比，結果表明使用Cr₂O₃/GO具有有效的催化活性，這歸因于其較高的表面積以及鉻的混合氧化態（Cr³⁺和Cr>³⁺）。這些重要的氧化位點促進了CO氧化必不可少的電子遷移率。此外，碳空位缺陷和官能團的存在促進了其表面上Cr₂O₃ NPs的穩定，形成了熱穩定的雜化材料，有助于CO氧化過程。Cr₂O₃/GO雜化物是一種有前景的低成本、高效的低溫CO氧化催化劑。氧化石墨烯負載的Cr₂O₃ NP的較高活性可以為解決突出的環境問題提供有效且具有成本效益的解決方案。

Figure 1. GO（A）和rGO（B）的典型FESEM圖像，拉曼光譜（C）。


Figure 2.四水合Cr₂O₃的TG曲線

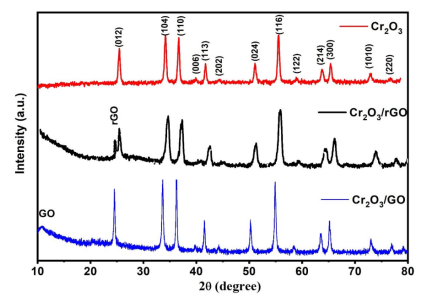

Figure 3. 裸露的α-Cr₂O₃ NPs和雜化Cr₂O₃/rGO和Cr₂O₃/GO的XRD圖譜。

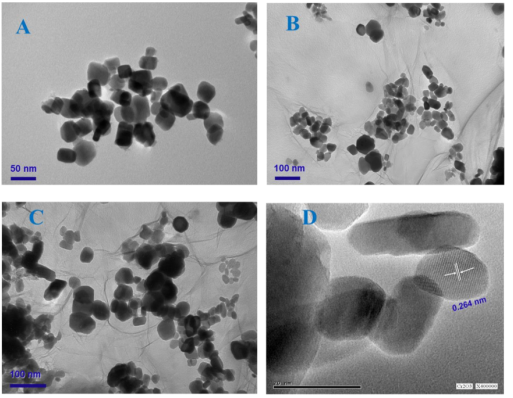

Figure 4. Cr₂O₃ NPs（A）、Cr₂O₃/rGO（B）和Cr₂O₃/GO（C）雜化物的TEM顯微照片。面（D）Cr₂O₃的HRTEM顯微照片

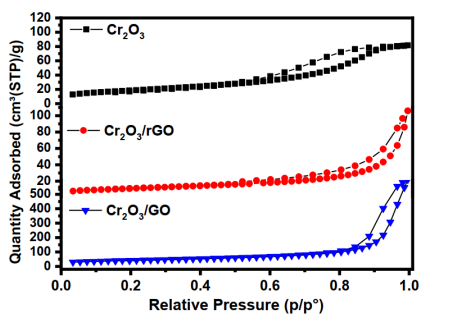

Figure 5. Cr₂O₃ NPs以及Cr₂O₃/rGO和Cr₂O₃/GO雜化物的N₂吸附-解吸等溫線

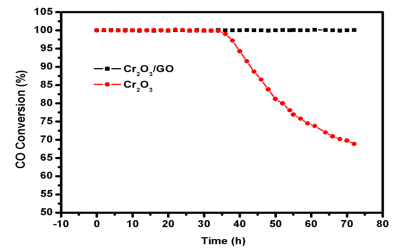

Figure 6. Cr₂O₃催化劑和混合Cr₂O₃/GO在240°C的反應溫度下對CO氧化的穩定性測試

      相關研究成果于2020年由科威特應用教育與培訓公共機構Asma A. Ali課題組，發表在Catalysts（doi:10.3390/catal10010105）上。原文：Low-Temperature Catalytic CO Oxidation Over Non-Noble, Efficient Chromia in Reduced Graphene Oxide and Graphene Oxide Nanocomposites。

本帖摘自《石墨烯雜志》公眾號：
