二維(2D)材料因其具有較大的表面積、易于接近的氧化還原活性位點和豐富的離子擴散通道，在儲能領域得到了廣泛的研究。然而，二維材料在電化學儲能過程中嚴重的自堆積和體積膨脹是限制其應用的關鍵挑戰。本文提出了一種通過對氨基苯甲酸(PABA)分子在Ti
3C
2和氧化石墨烯片層之間的選擇性焊接來構建具有穩定層狀結構的氧化石墨烯和Ti
3C
2層狀納米復合物(GO-PABA-Ti
3C
2)的有效策略。剛性的PABA分子通過HN-C=O鍵焊接在Ti
3C
2和GO片材之間，這種柱狀/應變效應增強了Ti
3C
2和GO片材的結構穩定性，緩解了Li+插入/提取過程中的自重新堆積。GO-PABC-Ti
3C
2表現出優異的Li+存儲性能，經過230次循環后在0.1 Ag
−1的比容量為493.0 mAh g
−1，經過700次循環后在1.0 Ag
−1的庫侖效率為99.0%。原位XRD測量表明，通過PABA分子焊接制備的GO-PABC-Ti
3C
2在充放電過程中具有穩定的層狀結構，具有良好的循環穩定性和較長的循環壽命。該策略提供了一種制備二維層狀納米復合材料的實用方法和一種增強鋰離子存儲性能的創新方法。

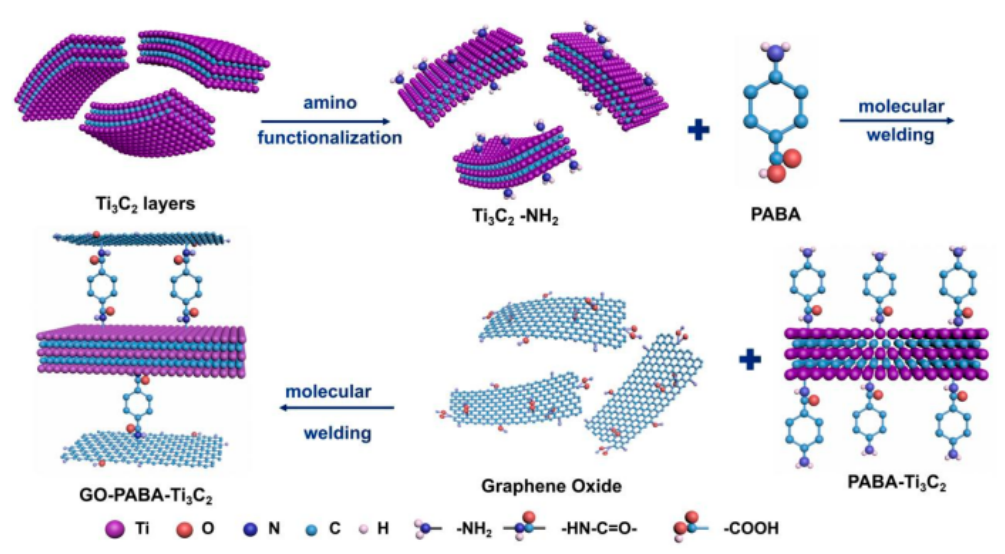

圖1. GO-PABC-Ti
3C
2的制作工藝示意圖。

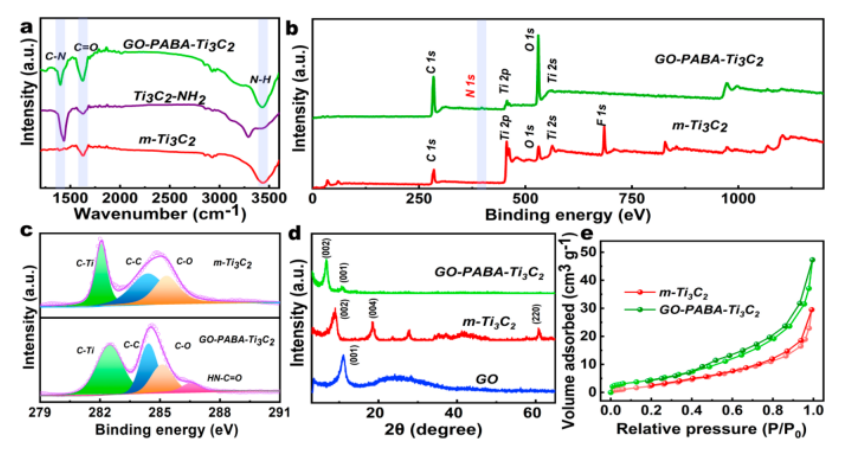

圖2 (a) m-Ti
3C
2、Ti
3C
2-NH
2和GO-PABA-Ti
3C
2的FTIR光譜。(b)純m-Ti
3C
2和GO-PABC-Ti
3C
2的XPS測量光譜和(c) c 1s高分辨率光譜。(d) GO、m-Ti3C2和GO-PABC-Ti
3C
2的XRD圖案。(e) m-Ti
3C
2和GO-PABC-Ti
3C
2的N2吸附/解吸曲線。
圖3. (a) m-Ti
3C
2的SEM圖像和(b) TEM圖像。(c) GO的TEM圖像。(d) SEM圖像，(e) TEM圖像，(f) HRTEM圖像GO-PABC-Ti
3C
2。(g) GO-PABC-Ti
3C
2的TEM映射圖像。

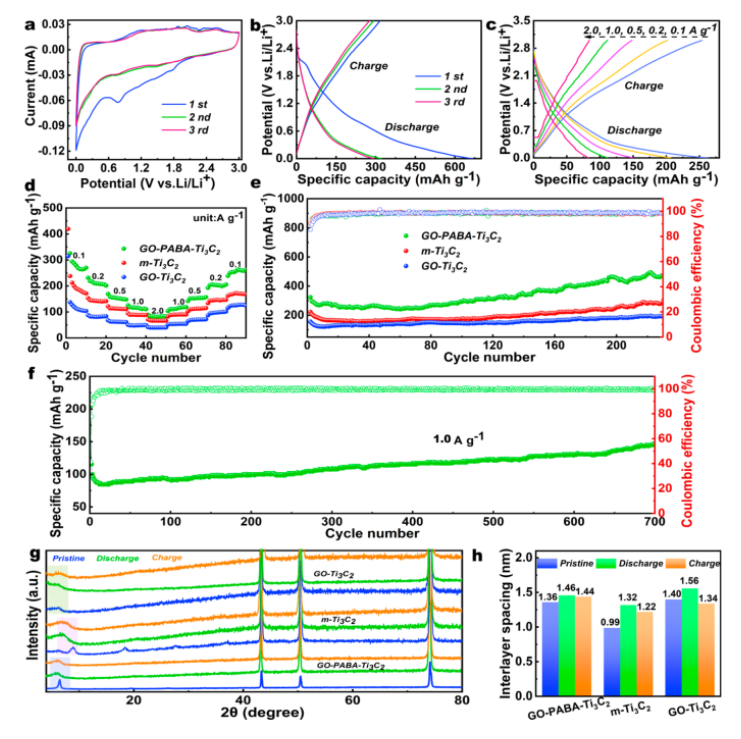

圖4 GO-PABC-Ti
3C
2的電池相關性能測試01。

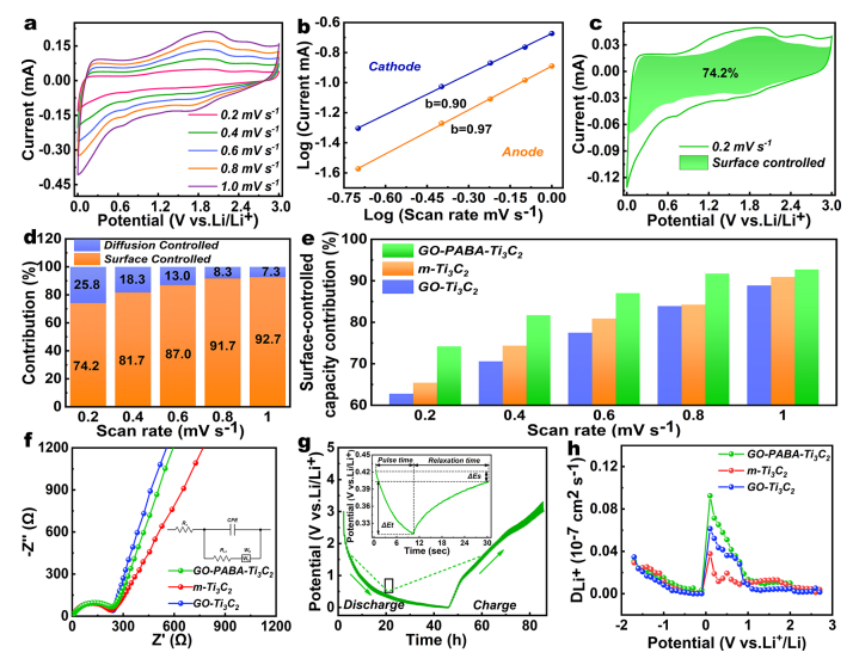

圖5 GO-PABC-Ti
3C
2的電池相關性能測試02。
圖6 GO-PABC-Ti
3C
2的電池相關性能測試03。
相關科研成果由蘭州理工大學材料科學與工程學院Mao-Cheng Liu等人2023年發表在ACS Applied Nano Materials (https://doi.org/10.1021/acsanm.2c05298)上。原文：Ti3C2/Graphene Oxide Layered Nanocomposites for Enhanced Lithium-Ion Storage。
轉自《石墨烯研究》公眾號
