草草网站_亚洲资源av_米奇午夜_亚洲猛片_亚洲天堂va_精品国产污污免费网站入口

        Na₃V₂(PO₄)₃ (NVP)的本征電導(dǎo)率限制了其進(jìn)一步應(yīng)用。本文提出了一種以還原氧化石墨烯(rGO)和納米纖維素為額外碳源的原位合成多孔NVP的協(xié)同策略。具體而言，氧化石墨烯的碳化形成了高度石墨化的還原氧化石墨烯襯底，有效地阻礙了NVP顆粒的團(tuán)聚。同時(shí)，納米纖維素炭化生成無序薄碳涂層，與還原氧化石墨烯襯底構(gòu)建相互連接的導(dǎo)電網(wǎng)絡(luò)。雙碳涂層網(wǎng)絡(luò)顯著提高了電子導(dǎo)電性，增強(qiáng)了動(dòng)力學(xué)特性。此外，活性NVP晶粒在還原氧化石墨烯上外延均勻生長，形成多孔結(jié)構(gòu)，有利于活性物質(zhì)的進(jìn)一步利用。樣品中的介孔可以作為Na⁺的存儲(chǔ)位點(diǎn)，為可逆容量提供電容性貢獻(xiàn)，使其容量超過NVP的理論值。優(yōu)化后的CNF-GC-3具有驚人的電化學(xué)性能。它在1C時(shí)的可逆比容量為123.77 mAh/g，在700次循環(huán)后仍保持99.70 mAh/g，相當(dāng)于每循環(huán)的容量衰減率為0.028%。即使在60C，它仍然有95.59 mAh/g的放電容量。

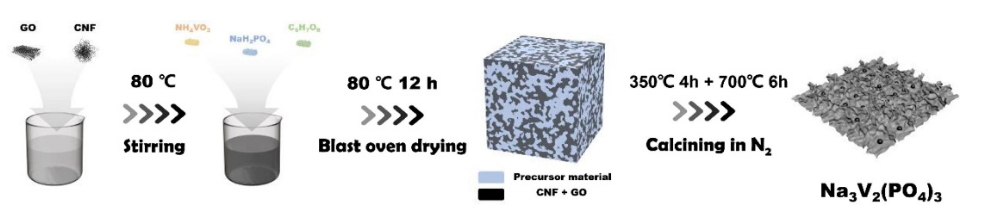

圖1. CNF-GC-x樣品的合成流程圖。

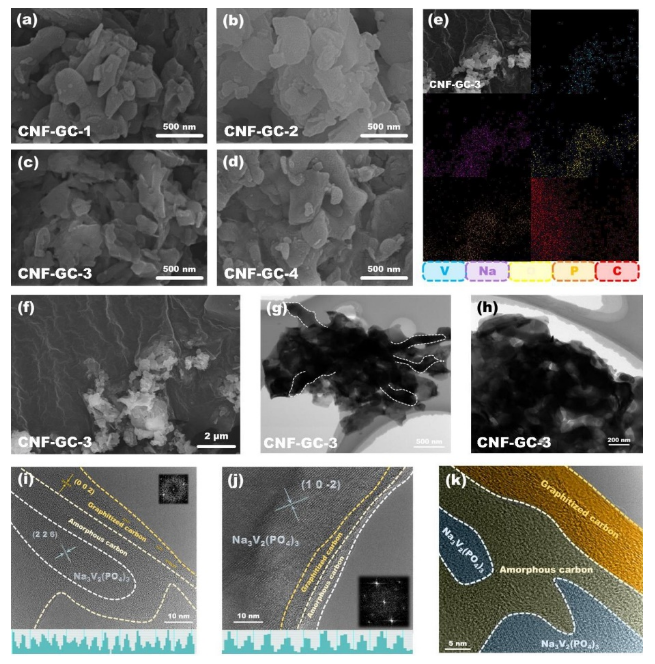

圖2. (a-d) CNF-GC-x的高分辨率SEM圖像。(e) CNF-GC-3的EDS映射圖像。(f) CNF-GC-3的SEM圖像。(g-h) 不同的速率時(shí)CNF-GC-3的TEM/HRTEM圖像。

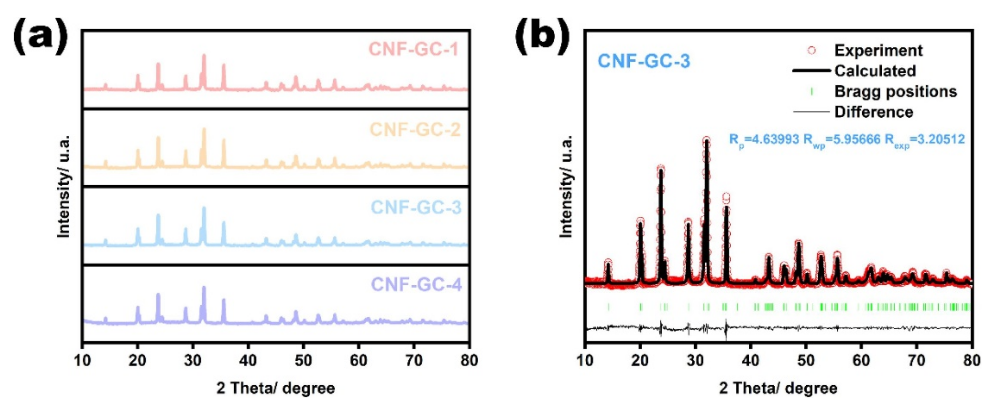

圖3. (a) CNF-GC-x的XRD圖譜。(b) CNF-GC-3的Rietveld細(xì)化XRD圖譜。

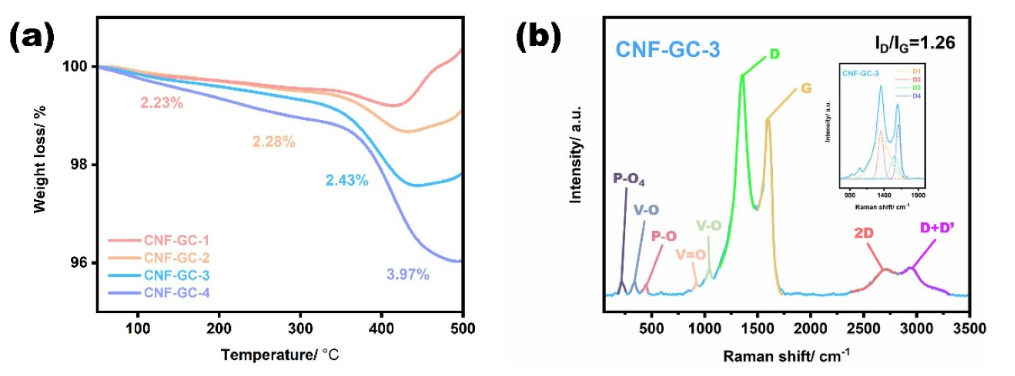

圖4. (a) CNF-GC-x的TGA曲線。(b) CNF-GC-3的拉曼光譜。

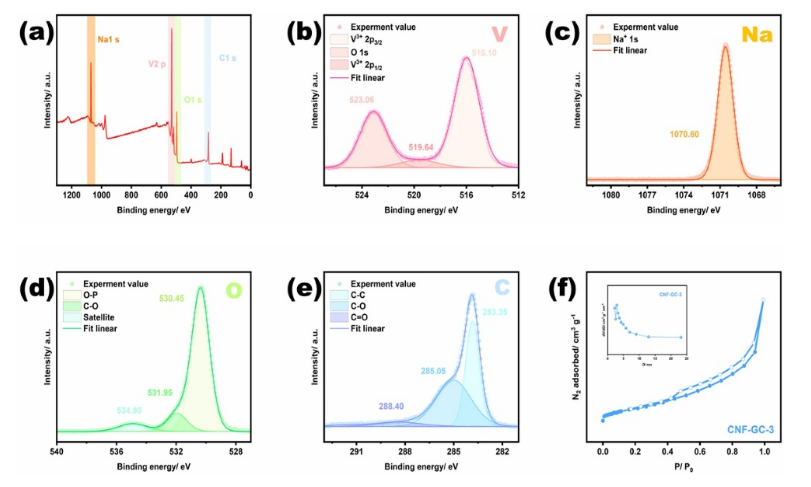

圖5. CNF-GC-3的(a)XPS測量光譜及相應(yīng)的V 2 p (b)、Na 1 s (c)、O 1 s (d)和C 1 s (e)的高分辨率光譜。(f) CNF-GC-3的N₂吸附解吸等溫線和孔徑分布圖(插圖)。


圖6. NVP和CNF-GC-x在0.1C (a)和1C (b)時(shí)的初始GCD剖面。(c) NVP和CNF-GC-x的倍率能力。(d) 不同的高倍率時(shí)CNF-GC-3的恒流電壓分布圖。(e) 不同的高倍率時(shí)CNF-GC-3的循環(huán)性能。(f) CNF-GC-3與以前其他報(bào)告的綜合性能比較。


圖7. (a)掃描速率為0.1 mV s^-1時(shí)CNF-GC-3和NVP/C的CV曲線。(b)不同掃描速率下的CV曲線。(c) CNF-GC-3的Ip vs v^1/2曲線。(d) log v vs log i的線性擬合。(e)帶等效電路模型插入的兩電極帶電態(tài)Nyquist圖。(f) NVP/C與CNF-GC-3的 ' Z'-ω^-0.5線性關(guān)系。


圖8. CNF-GC-3多孔雙碳導(dǎo)電結(jié)構(gòu)示意圖。

        相關(guān)研究成果由中北大學(xué)材料科學(xué)與工程學(xué)院Jiahao Li和Yanjun Chen等人于2023年發(fā)表在Applied Surface Science (https://doi.org/10.1016/j.apsusc.2022.155553)上。原文：Dual-carbon coated Na₃V₂(PO₄)₃ derived from reduced graphene oxide and nanocellulose with porous structure for high performance sodium-ion batteries。

轉(zhuǎn)自《石墨烯研究》公眾號(hào)
